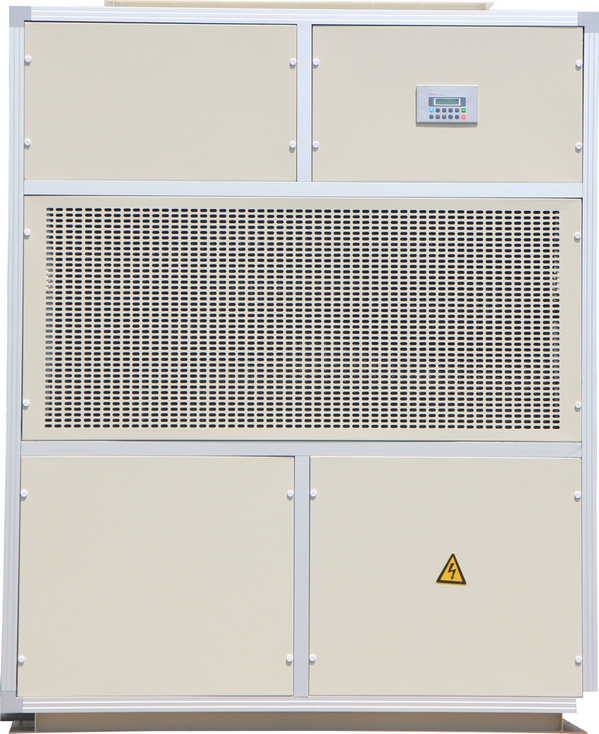

機組概況:
本系列單元式空調機組系我公司總結多年空調研發經驗,在原有恒溫恒濕空調機組的基礎上,結合最新科技發展,潛心研究、設計開發的空調設備系列,是本公司多年來的重點科研項目,產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念,為用戶制造的符合二十一世紀新特點的高性能產品,產品總體設計合理,具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點??蓮V泛應用于國防、科研、文教衛生、制藥行業;以及廠房、賓館、商場等不同環境下的空氣調節。
機組概況:
本系列單元式空調機組系我公司總結多年空調研發經驗,在原有恒溫恒濕空調機組的基礎上,結合最新科技發展,潛心研究、設計開發的空調設備系列,是本公司多年來的重點科研項目,產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念,為用戶制造的符合二十一世紀新特點的高性能產品,產品總體設計合理,具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業;以及廠房、賓館、商場等不同環境下的空氣調節。
工作原理:
恒濕恒濕機系統的運作是通過三個相互聯系的系統:制冷劑循環系統、空氣循環系統、電器自控系統;
制冷劑循環系統:
蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發,最終制冷劑與空之間形成一定的溫度差,液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài),后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器,完成制冷劑循環過程。
空氣循環系統:
風機負責將空氣從回風口吸入,空氣經過蒸發器(降溫、除濕),加濕器,加熱器(升溫)后經送風口送到用戶需的空間內,送出的空氣與空間內的空氣混合后回到回風口。
電器自控系統:
包括電源部分和自動控制部分。
電源部分通過接觸器,對壓縮機、風扇、加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分:
溫、濕度控制是通過溫、濕度控制器,將回風的溫濕度與用戶設定的溫濕作對比,自動運行壓縮機(降溫、除濕),加濕器,電加熱(升溫)等元件,實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到,對壓縮機,風機,加濕器等元件進行故障保護的控制。
機組特點:
1. 控制先進:
機組采用智能儀表或可編程控制器(PLC)控制,控制精度高,可靠性好,機組儀表可預留遠程控制接口,方便用戶遠程集中控制,節省管理人力;全面應用現代控制技術,優化控制模型,以保證機組運行模式適應全年工況的變換,提高機組季節能效比;
2. 多重保護:
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護,以及水泵、防火閥連鎖保護;
3. 機組全面采用能效比高(EER)的渦旋壓縮機(50Hp以下)和半封閉螺桿壓縮機(60Hp以上)。
4. 以季節能效比(SEER)為優化目標,全面引入系統匹配理論,廣泛采用計算機輔助設計技術,優化設計(選用)制冷系統各個部件的結構參數,使系統內各部件之間的性能匹配合理,使之能組成一個完整的整體,以保證其全年多種工況下都能高效可靠地運行。
5. 全面應用現代控制技術,優化控制模型,以保證機組運行模式適應全年工況的變換,提高機組季節能效比。
6. 一機多用,溫度控制范圍廣(5~32℃),全年運行效率高。留有新風換氣機接口,用戶可配置新風換氣機,在過渡季節和冬季,機組可自動將室外的低溫空氣引入室內,以達到換氣和降溫的目的,同時也可以減少主機的運行時間,以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。
7. 機組使用環保工質,選用環保材料,采用符合環保要求的新技術、新工藝,使機組全過程、全方位的滿足環保要求。
8. 機組可配有自動控制的滅菌裝置,以保證空調室內空氣清潔。
結構特點:
1. 壓縮機:
選用高性能的進口壓縮機,安全、可靠、能效比高。
2. 風機:
采用高性能、低噪音的離心風機,具有風量大、靜壓高、噪音低和運轉平 穩等優點。
3. 換熱器:
引進美國OAK生產線加工,使換熱器的換熱效率大大提高。
4. 外殼:
室內機:利用日本AMADA設備加工,具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構;40Hp以上采用新型菱形邊鋁合金框架結構,整體結構緊湊,美觀大方,極富現代氣息。
室外機:換熱器采用一次折彎成型技術,外型美觀,換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料,機組露天放置永無生銹之虞。
5. 加濕器:
選用高性能加濕器,具有控制性能好,加濕效率高、安全可靠等特點。
6. 加熱器:
采用加肋高效電熱管,體積小、熱功轉換率高。
7. 制冷配件:
膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌 產品。
8. 融霜機構:
采用高可靠性的元器件及高性能的控制方式,以保證機組在低溫運行時融霜 的安 全、可靠、以及霜層處理完全、徹底,從而增加機組的換熱性能。
9. 保溫層:
采用高性能保溫材料,導熱系數小,耐水性能高,抗老化、阻燃,無毒。
10. 多重保護:
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護,以及水 泵、防火閥連鎖保護。
11. 控制方式:
恒溫恒濕機組采用高性能可編程控制儀表??刂凭雀撸煽啃院?。該儀表 預留有遠程控制接口,可方便用戶遠程集中控制,節省管理人力。

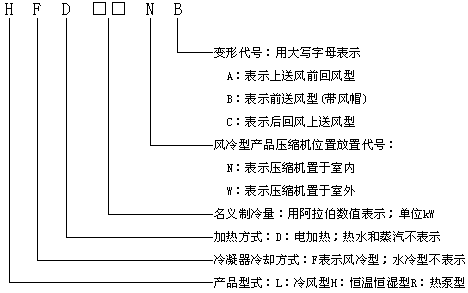

型號編制說明:
型號舉例:HF19N 表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。
JLF(D)系列風冷型冷風機性能參數表
型號 |
JLF7N JLFD7N |
JLF13N JLFD13N |
JLF20N JLFD20N |
JLF28N JLFD28N |
JLF42N JLFD42N |
JLF55N JLFD55N |
JLF66N JLFD66N |
JLF84N JLFD84N |
JLF105N JLFD105N |
JLF128N JLFD128N |
JLF143N JLFD143N |
JLF150 JLFD150N |
JLF177N JLFD177N |
||||||||
制冷量 |
KW |
6.9 |
13.0 |
20.2 |
27.6 |
41.7 |
55 |
65.6 |
83.9 |
104.5 |
128.5 |
143 |
149.5 |
176.8 |
|||||||
能量調節 |
% |
100,0 |
100,50,0 |
||||||||||||||||||
制熱量(電加熱) |
kw |
6 |
8 |
10 |
12 |
22.5 |
27 |
36 |
48 |
48 |
60 |
66 |
75 |
90 |
|
||||||
風量 |
m3/h |
1500 |
3000 |
4000 |
6000 |
8000 |
10000 |
13000 |
15000 |
20000 |
27000 |
27000 |
30000 |
36000 |
|
||||||
機外靜壓 |
Pa |
250 /700 |
250/700 |
250/800 |
250 /800 |
250/850 |
250 /950 |
300 /950 |
300 /950 |
350/950 |
350/950 |
350/950 |
400/1000 |
400/1000 |
|
||||||
機組噪音 |
dB(A) |
58/71 |
64/74 |
68/76 |
69/77 |
70/77 |
71/78 |
72/78 |
72/80 |
71/79 |
73/80 |
74/81 |
75/82 |
75/82 |
|
||||||
溫控范圍及精度 |
℃ |
18~25℃ ±0.5-1.0℃ |
|||||||||||||||||||
使用電源 |
~380V,50Hz,三相四線制 |
||||||||||||||||||||
壓縮機 |
類型 |
全封閉渦旋式 |
|||||||||||||||||||
數量 |
1 |
2 |
3/2 |
||||||||||||||||||
功率kw |
2.25 |
3.7 |
6 |
7.6 |
12 |
15 |
18 |
22.5 |
30 |
37.6 |
41.1 |
44.8 |
52.2 |
|
|||||||
制冷劑 |
類型 |
R22/R407C |
|||||||||||||||||||
節流方式 |
熱力膨脹閥 |
||||||||||||||||||||
蒸發器 |
型式 |
銅管套鋁翅片 |
|||||||||||||||||||
風機 |
類型 |
低噪音離心式(皮帶驅動) |
|||||||||||||||||||
數量 |
1 |
2 |
1 |
|
|||||||||||||||||
功率kw |
0.75 /2.2 |
1.1/3.0 |
1.5/3.0 |
2.2/4.0 |
3.0/5.5 |
4.4 /11.0 |
6.0 /11.0 |
8.0 /11.0 |
6.0/15.0 |
8.0/22.0 |
11.0 /22.0 |
15.0/30.0 |
22.0 /30.0 |
|
|||||||
空氣過濾器 |
類型 |
初效+高中效 |
|||||||||||||||||||
室內機 |
外形尺寸mm |
長 |
980 |
1450 |
1950 |
1950 |
2300 |
2700 |
3340 |
||||||||||||
寬 |
1220 |
1170 |
1670 |
1670 |
1870 |
1870 |
2200 |
||||||||||||||
高 |
1550 |
1550 |
1760 |
2200 |
2300 |
2450 |
2500 |
||||||||||||||
重量 |
kg |
200/200 |
380/410 |
520 |
570/850 |
900/1650 |
1750/1900 |
2100/215 |
|||||||||||||
|
室外機 |
型號 |
FN12 (A) |
FN18(A) |
FN30(A) |
FN40(A) |
FN30(A) |
FN40(A) |
FN46(A) |
FN56(A) |
FN70(A) |
FN95(A) |
FNB95A |
FNB110A |
FNB140A |
|
|||||
數量 |
1 |
2 |
1 |
2 |
1 |
||||||||||||||||
功率/臺 |
0.06 |
0.12 |
0.75 |
1.1 |
0.75 |
1.1 |
1.1 |
1.5 |
2.2x2 |
3x2 |
3+3 |
3x2 |
3+6.6 |
|
JLF(D)系列風冷型冷風機性能參數表:
機組名義工況:
機組類型 |
室內側 |
室外側 |
備注 |
||||
水冷式 |
風冷式 |
||||||
干球溫度℃ |
濕球溫度℃ |
進水溫度℃ |
出水溫度℃ |
干球溫度℃ |
濕球溫度℃ |
|
|
H |
23 |
17 |
30 |
35 |
7 |
6 |
-- |
L、R |
27 |
19 |
30 |
35 |
35 |
-- |
制冷工況 |
R |
-- |
-- |
-- |
-- |
7 |
6 |
制熱工況 |
