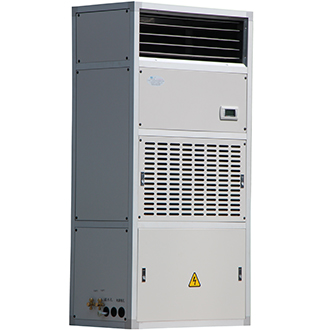

機組概況:
本系列單元式空調機組系我公司總結多年空調研發經驗,在原有恒溫恒濕空調機組的基礎上,結合最新科技發展,潛心研究、設計開發的空調設備系列,是本公司多年來的重點科研項目,產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念,為用戶制造的符合二十一世紀新特點的高性能產品,產品總體設計合理,具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點??蓮V泛應用于國防、科研、文教衛生、制藥行業;以及廠房、賓館、商場等不同環境下的空氣調節。
機組概況:
本系列單元式空調機組系我公司總結多年空調研發經驗,在原有恒溫恒濕空調機組的基礎上,結合最新科技發展,潛心研究、設計開發的空調設備系列,是本公司多年來的重點科研項目,產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念,為用戶制造的符合二十一世紀新特點的高性能產品,產品總體設計合理,具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業;以及廠房、賓館、商場等不同環境下的空氣調節。
工作原理:
恒濕恒濕機系統的運作是通過三個相互聯系的系統:制冷劑循環系統、空氣循環系統、電器自控系統;
制冷劑循環系統:
蒸發器中的液態制冷劑吸收空氣的熱量(空氣被降溫及除濕)并開始蒸發,最終制冷劑與空之間形成一定的溫度差,液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài),后被壓縮機吸入并壓縮(壓力和溫度增加),氣態制冷劑通過冷凝器(風冷/水冷)吸收熱量,凝結成液體。通過膨脹閥(或毛細管)節流后變成低溫低壓制冷劑進入蒸發器,完成制冷劑循環過程。
空氣循環系統:
風機負責將空氣從回風口吸入,空氣經過蒸發器(降溫、除濕),加濕器,加熱器(升溫)后經送風口送到用戶需的空間內,送出的空氣與空間內的空氣混合后回到回風口。
電器自控系統:
包括電源部分和自動控制部分。
電源部分通過接觸器,對壓縮機、風扇、加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分:
溫、濕度控制是通過溫、濕度控制器,將回風的溫濕度與用戶設定的溫濕作對比,自動運行壓縮機(降溫、除濕),加濕器,電加熱(升溫)等元件,實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到,對壓縮機,風機,加濕器等元件進行故障保護的控制。
機組特點:
1. 控制先進:

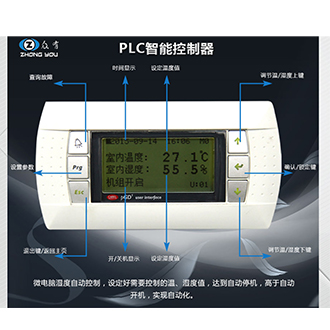

機組采用智能儀表或可編程控制器(PLC)控制,控制精度高,可靠性好,機組儀表可預留遠程控制接口,方便用戶遠程集中控制,節省管理人力;全面應用現代控制技術,優化控制模型,以保證機組運行模式適應全年工況的變換,提高機組季節能效比;
2. 多重保護:
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護,以及水泵、防火閥連鎖保護;
3. 機組全面采用能效比高(EER)的渦旋壓縮機(50Hp以下)和半封閉螺桿壓縮機(60Hp以上)。
4. 以季節能效比(SEER)為優化目標,全面引入系統匹配理論,廣泛采用計算機輔助設計技術,優化設計(選用)制冷系統各個部件的結構參數,使系統內各部件之間的性能匹配合理,使之能組成一個完整的整體,以保證其全年多種工況下都能高效可靠地運行。
5. 全面應用現代控制技術,優化控制模型,以保證機組運行模式適應全年工況的變換,提高機組季節能效比。
6. 一機多用,溫度控制范圍廣(5~32℃),全年運行效率高。留有新風換氣機接口,用戶可配置新風換氣機,在過渡季節和冬季,機組可自動將室外的低溫空氣引入室內,以達到換氣和降溫的目的,同時也可以減少主機的運行時間,以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。
7. 機組使用環保工質,選用環保材料,采用符合環保要求的新技術、新工藝,使機組全過程、全方位的滿足環保要求。
8. 機組可配有自動控制的滅菌裝置,以保證空調室內空氣清潔。
結構特點:
1. 壓縮機:
選用高性能的進口壓縮機,安全、可靠、能效比高。
2. 風機:
采用高性能、低噪音的離心風機,具有風量大、靜壓高、噪音低和運轉平 穩等優點。
3. 換熱器:
引進美國OAK生產線加工,使換熱器的換熱效率大大提高。
4. 外殼:
室內機:利用日本AMADA設備加工,具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構;40Hp以上采用新型菱形邊鋁合金框架結構,整體結構緊湊,美觀大方,極富現代氣息。
室外機:換熱器采用一次折彎成型技術,外型美觀,換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料,機組露天放置永無生銹之虞。
5. 加濕器:
選用高性能加濕器,具有控制性能好,加濕效率高、安全可靠等特點。
6. 加熱器:
采用加肋高效電熱管,體積小、熱功轉換率高。
7. 制冷配件:
膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌 產品。
8. 融霜機構:
采用高可靠性的元器件及高性能的控制方式,以保證機組在低溫運行時融霜 的安 全、可靠、以及霜層處理完全、徹底,從而增加機組的換熱性能。
9. 保溫層:
采用高性能保溫材料,導熱系數小,耐水性能高,抗老化、阻燃,無毒。
10. 多重保護:
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護,以及水 泵、防火閥連鎖保護。
11. 控制方式:
恒溫恒濕機組采用高性能可編程控制儀表??刂凭雀?,可靠性好。該儀表 預留有遠程控制接口,可方便用戶遠程集中控制,節省管理人力。
型號編制說明:

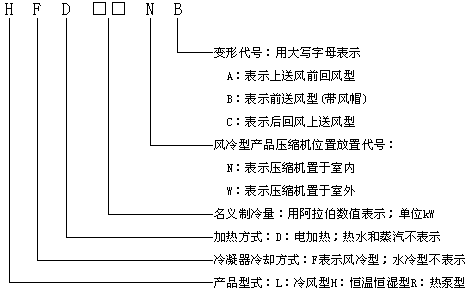

型號舉例:HF19N 表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。
L及LD水冷型冷(熱)風機性能參數表:
型號 |
L8 |
L10 |
L16 |
L24 |
L32 |
L35 |
L49 |
L65 |
L78 |
L97 |
L110 |
L125 |
L150 |
||
LD8 |
LD10 |
LD16 |
LD24 |
LD32 |
LD35 |
LD49 |
LD65 |
LD78 |
LD97 |
LD110 |
LD125 |
LD150 |
|||
制冷量 |
KW |
8.1 |
10.1 |
15.7 |
23.9 |
31.7 |
35.3 |
48.9 |
64.6 |
78.0 |
97.2 |
110.0 |
125.4 |
150.4 |
|
能量調節 |
% |
100,0 |
100,50,0 |
||||||||||||
制熱量(電加熱) |
kw |
5 |
5 |
6 |
9 |
12 |
15 |
21 |
27 |
36 |
45 |
46 |
48 |
60 |
|
風量 |
m3/h |
1500 |
2500 |
3000 |
4300 |
6000 |
7000 |
8000 |
10000 |
13000 |
17000 |
19000 |
21000 |
22000 |
|
機外靜壓 |
Pa |
150[0] |
150[0] |
150[0] |
≧250[0] |
≧280[0] |
≧350[0] |
≧300[0] |
≧300[50] |
≧330[0] |
≧350 |
≧400 |
≧400 |
≧400 |
|
機組噪音 |
dB(A) |
64[56] |
62[59] |
64[60] |
66[64] |
69[65] |
69[65] |
69[66] |
71[67] |
71[67] |
73 |
74 |
76 |
79 |
|
溫控范圍及精度 |
℃ |
溫度控制范圍18~25℃ ±2℃ |
|||||||||||||
使用電源 |
|
~380V,50Hz,三相四線制 |
|||||||||||||
壓縮機 |
類型 |
全封閉渦旋式 |
|||||||||||||
數量 |
1 |
2 |
3 |
2 |
|||||||||||
功率kw |
2.25 |
2.6 |
3.8 |
6 |
7.6 |
9 |
12 |
15 |
18 |
22.4 |
27 |
30 |
37.5 |
||
制冷劑 |
類型 |
R22/R407C |
|||||||||||||
節流方式 |
熱力膨脹閥 |
||||||||||||||
蒸發器 |
型式 |
銅管套鋁翅片 |
|||||||||||||
冷凝器 |
型式 |
殼管式 |
|||||||||||||
水量t/h |
2 |
2.2 |
3.5 |
5.5 |
6.5 |
8 |
10 |
13.5 |
15 |
20 |
23 |
26 |
30 |
||
管徑DN |
Rp1-1/4 |
Rp1-1/2 |
Rp2 |
||||||||||||
風機 |
類型 |
外轉子低噪音離心式 |
|||||||||||||
數量 |
1 |
2 |
|||||||||||||
功率kw |
0.55 [0.37] |
0.55 [0.37] |
0.8 [0.37] |
1.1 [0.8] |
2.2 [1.5] |
2.2 [1.5] |
3 [1.1] |
4.4 [1.6] |
4.4 [3.0] |
6.0 |
8.0 |
8.0 |
8.0 |
||
空氣過濾器 |
類型 |
初效 |
|||||||||||||
配電功率L型 |
KW |
2.8 [2.92] |
3.15 [2.97] |
4.6 [4.17] |
7.1 [6.8] |
9.8 [9.1] |
11.2 [10.5] |
15 [13.1] |
19.4 [16.6] |
22.4 [21] |
28.4 |
35 |
38 |
45.5 |
|
配電功率LD型 |
KW |
7.8 [7.62] |
8.15 [7.97] |
0.6 [10.17] |
16.1 [15.8] |
21.8 [21.1] |
26.2 [25.5] |
36 [34.1] |
46.4 [43.6] |
58.4 [57] |
73.4 |
81.0 |
86.0 |
105.5 |
|
外形尺寸mm |
長 |
980 |
1300 |
1750 |
1950 |
1950 |
2300 |
||||||||
寬 |
600 |
740 |
855 |
1085 |
1085 |
1200 |
|||||||||
高 |
1700[2000] |
1850[2150] |
1950[2310] |
1850[2210] |
1850 |
1970 |
|||||||||
重量 |
KW |
290 |
300 |
330 |
440 |
460 |
510 |
690 |
720 |
950 |
1000 |
1200 |
1500 |
1550 |
機組類型 |
室內側 |
室外側 |
備注 |
||||
水冷式 |
風冷式 |
||||||
干球溫度℃ |
濕球溫度℃ |
進水溫度℃ |
出水溫度℃ |
干球溫度℃ |
濕球溫度℃ |
|
|
H |
23 |
17 |
30 |
35 |
7 |
6 |
-- |
L、R |
27 |
19 |
30 |
35 |
35 |
-- |
制冷工況 |
R |
-- |
-- |
-- |
-- |
7 |
6 |
制熱工況 |
機組名義工況:
注:L型機組為單冷型,無加熱裝置及制熱量。
